助力智慧礦山,淺談工控安全建設思路
近年來,數字礦山、智能礦山等煤礦信息化建設有力地促進了我國煤礦現代化、生產自動化和管理信息化水平的提升,使我國煤炭開采裝備核心技術居于國際先進水平。
金瀚信息自開始工控安全研究以來,在能源行業,尤其是煤炭行業積累了大量成功案例,本文聚焦煤炭行業的井工煤礦,詳細介紹如何提升煤礦工控系統網絡安全防護能力。
煤礦工控系統網絡結構

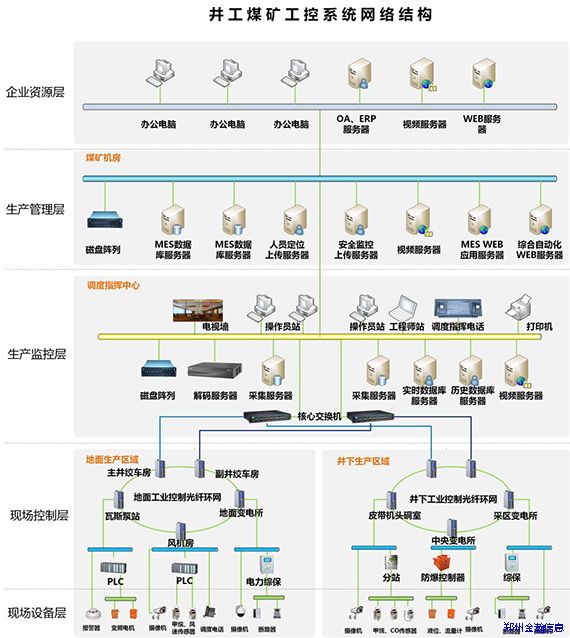

井工開采是指通過挖掘巷道到達工作面開采煤炭的開采方式,其與露天開采在開采工藝上存在較大差別,這也導致了井工煤礦的工控系統較露天礦復雜。典型的井工煤礦工控系統網絡結構如下圖所示:
由上圖可以看出,井工煤礦的網絡結構為典型雙環網結構,井下和地面各一個環網,承載所有井工煤礦工控系統的網絡通信工作,各工控系統之間無法劃分物理邊界。
根據等保2.0附錄G.2工業控制系統層次模型,可將井工煤礦工控系統劃分為5個層次:
1 現場設備層
本層主要包括與井工煤炭開采相關的防爆電氣設備、本安氣體傳感器、本安攝像機、應急擴播音響等。本層設備與現場控制層大多采用硬接線方式同現場控制層控制器相連,但隨著數字式監測監控系統升級和智能化礦井建設,越來越多的現場設備層設備采用總線通信協議與現場控制層通信。
2 現場控制層
本層主要包括井下、地面PLC控制器、電力綜保、通信分站等,本層設備全部通過以太網接入井下地面兩張環網。
3 過程監控層
井工煤礦一般在地面設置調度指揮中心,調度指揮中心設置操作員站,工程師站統一對各工控系統進行遠程控制,同時通過設置綜合自動化平臺,打通信息孤島,對工控系統實時生產數據進行統一收集、存儲、分析。與此相關的操作員站、工程師站、實時/歷史數據庫服務器等都部署在過程監控層。
4 生產管理層
井工煤礦的生產管理層主要包括兩部分系統和設備:一是與數字礦山相關的生產執行系統、調度管理系統、生產安全綜合管理系統等;二是與煤監等上級監管部門通信的安全監控系統、人員車輛定位系統數據上傳服務器等。
一般認為,過程監控層與生產管理層的網絡邊界即為煤礦生產網與其他網絡的邊界,此處的邊界防護應遵循等保2.0等國家相關規范的要求。
5 企業資源層
本層主要包括與井工煤礦生產經營相關的ERP、OA、CRM等辦公系統和煤炭運銷系統等業務支撐系統。
煤礦工控系統網絡安全建設
政策法規
SP800-82《工業控制系統(ICS)安全指南》
IEC62443《工業過程測量、控制和自動化 網絡與系統信息安全》
GB/T 22239《信息安全技術 網絡安全等級保護基本要求》
GB/T 51272-2018《煤炭工業智能化礦井設計標準 》
工信部信軟〔2016〕338號《工業控制系統信息安全防護指南》
建設方案

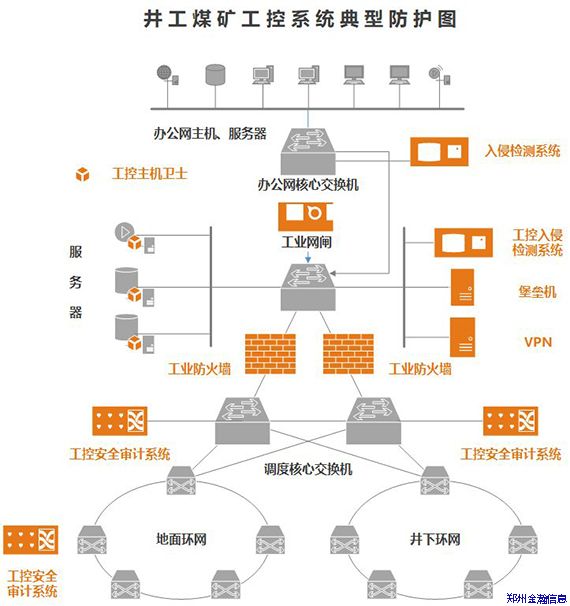

典型的煤礦工控系統網絡安全建設如下圖所示:
建設縱深安全防御體系
● 根據煤礦行業雙環網網絡結構和業務特點,可將煤礦工控網絡劃分為生產控制區(對應現場設備層、現場控制層、生產監控層)和生產執行區(對應生產管理層);
● 在生產執行區與辦公網絡之間部署工控網閘,生產控制區與生產執行區之間部署工業防火墻(冗余),在主機和服務器上部署基于白名單機制的工控主機衛士,構建生產網邊界、地面井下邊界、主機終端的三重縱深安全防護體系。
構建可信任網絡環境
● 在生產控制區邊界部署工控入侵檢測系統,通過智能協議識別和攻擊特征庫自動形成功能,實現針對煤礦工控系統的深度攻擊發現和高級威脅檢測;
● 在核心交換機和兩張環網的重要節點交換機處部署工控安全審計系統,通過深度協議包解析技術和機器自學習技術,形成深度融合煤礦工控系統的業務行為基線,構建異常行為模型,發現工控內網操作風險;
● 通過上述兩項工作,在煤礦工控網絡邊界和內部對攻擊行為和操作行為進行有效檢測,發現潛在的異常行為,構建煤礦工控系統的可信任網絡環境,從事前告警、事中防護、事后取證三個維度,保證煤礦工控網絡環境的純凈。
實現全生命周期網絡安全管理能力
● 煤礦工控系統上線前,對工控設備進行漏洞檢測和配置審計,并及時采取補丁升級等安全補償措施,降低工控系統的脆弱性;
● 煤礦工控系統運行期間,在部署安全設備進行防護的同時,需做好運維管理工作。對于有遠程第三方運維需求的煤礦,在生產執行區部署VPN設備和堡壘機,對遠程接入煤礦工控系統的設備進行認證,并對數據庫和操作系統的賬號進行統一管理。
煤礦行業兩化融合和數字礦山建設催生了大量的工控網絡安全需求。金瀚信息依托自身的研發能力和多年的行業積累,為煤礦客戶構建外部威脅可控、內部風險可知的縱深安全防御體系,切實提高煤礦關鍵信息基礎設施的網絡安全防御能力。(資料以最新更新為準)
